	RE4/RE6/QT100/QT110渦輪流量計
	德國hydrotechnik原裝
	RE4/QT100/QT110渦輪流量計技術樣本下載

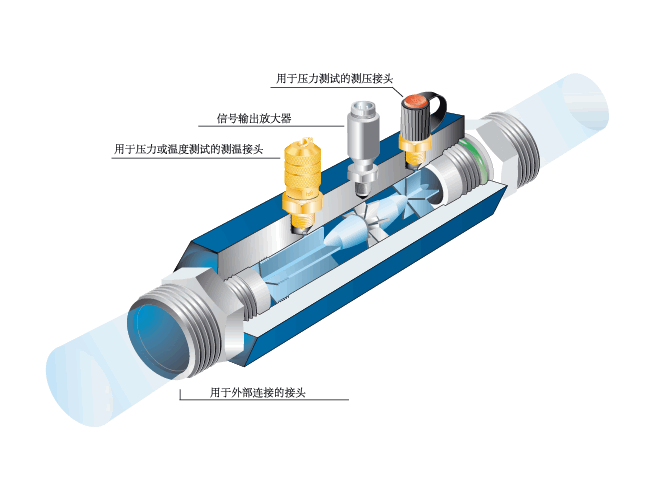

流量測量渦輪其實就是一個流量計。hydrotechnik渦輪流量計RE4的渦輪葉片由流動的液流來軸向驅動，轉速與流速成正比。通過渦輪葉片的旋轉來切割磁力線，從而每次產生脈沖信號并用一個非接觸的傳感器拾取該信號，這些脈沖信號可以直接顯示在與流量計連接的測量儀表上。渦輪流量計RE4系列的流量計的另一個優點是帶有兩個監測點，可同時測量壓力和溫度。
◆ 適合礦物油及HFA-/HFC液體；
◆ 帶壓力和溫度監測點；
◆ 體積小、精度高；
◆ 可適合任何位置安裝；
◆ 工作噪音低和重復性好；
◆ 由于具有線性特點，所以可擴大測量范圍；

測量原理	體積排出量
粘度范圍	1...270mm /s
介質溫度	-20...+100 °C(短時可達+120℃)
環境溫度	-20 ... +85 °C
存儲溫度	-10 ... +70 °C
輸出信號	頻率(0...10KHZ)/ 4 ... 20 mA
供電電壓	12 ... 24 VDC
電氣連接	5針插座, M16 x 0.75
防護類型	(EN 60529 / IEC 529) IP 40
傳感頭擰緊扭矩	＜0.5 Nm
默認校準粘度	30 mm²/s (cSt)，可訂制
渦輪流量計外殼材料	1.4122
中心和底部材料	1.0718
密封材料	氟橡膠
渦輪流量計傳感頭外殼材料	1.4301
合適測量電纜	MK 01

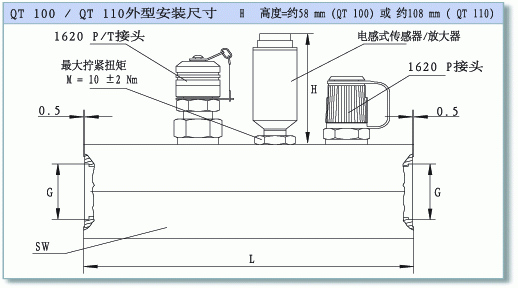

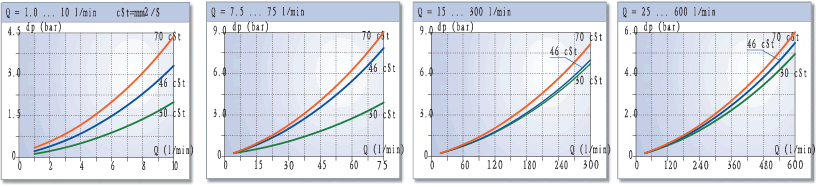

流量計RE4測量范圍	系列號	L	SW	G
l/min		mm
1.0 ... 10.0	RE4-10	120	41	ISO 228-G¼
7.5 ... 75.0	RE4-75	130	46	ISO 228-G3/4
15 ... 300	RE4-300	150	55	ISO 228-G1
25 ... 600	RE4-600	174	60	ISO 228-G1¼

5針插座	頻率輸出(0...10KHZ)	4 ... 20 mA輸出
	1= 頻率信號輸出+	1= 電流信號輸出+
	2= -電源/信號-/地	2= 信號-/地
	3= +電源	3= +電源
	4= 空	4= 空
	5= 空	5= 空

測量范圍	允許工作壓力		粘度范圍	精度	訂貨號 / 重量
l/min	bar	MPa	mm²/s (cSt)		訂貨號（頻率）	重量 (g)	訂貨號 (4 ... 20 mA)	重量 (g)
1.0...10.0 (RE4-10)	420	42	1 ... 60	± 2.5 %	31V7-01-35.030 31V7-01-35.00 31V7-01-35.042 31V7-01-35.046	631	31G7-01-35.030 31G7-01-35.00 31G7-01-35.042 31G7-01-35.046	681
7.5...75.0 (RE4-75)			1 ... 100	± 2.5 %	31V7-70-35.030 31V7-70-35.00 31V7-70-35.042 31V7-70-35.046	785	31G7-70-35.030 31G7-70-35.00 31G7-70-35.042 31G7-70-35.046	869
15...300 (RE4-300)			1 ... 100	± 2.5 %	31V7-71-35.030 31V7-71-35.00 31V7-71-35.042 31V7-71-35.046	1,125	31G7-71-35.030 31G7-71-35.00 31G7-71-35.042 31G7-71-35.046	1,206
25...600 (RE4-600)	350	35	1 ... 100	± 2.0 %	31V7-72-35.030 31V7-72-35.00 31V7-72-35.042 31V7-72-35.046	1,378	31G7-72-35.030 31G7-72-35.00 31G7-72-35.042 31G7-72-35.046	1,498

*:工廠校準粘度4...20mA輸出時額外加誤差± 0.2 % 實際值。另外訂貨時可提出特別的粘度

測量范圍	允許工作壓力		粘度范圍	精度	訂貨號
l/min	bar	MPa	mm²/s (cSt)		頻率輸出	0 ... 20 mA輸出	4 ... 20 mA輸出
1.0...10.0 (RE4-10)	420	42	1 ... 60	± 2.5 %	39V7-01-35.00 39V7-01-35.79	39F7-01-35.00 39F7-01-35.79	39G7-01-35.00 39G7-01-35.79
7.5...75.0 (RE4-75)			1 ... 100	± 2.5 %	39V7-70-35.00 39V7-70-35.79	39F7-70-35.00 39F7-70-35.79	39G7-70-35.00 39G7-70-35.79
15...300 (RE4-300)			1 ... 100	± 2.5 %	39V7-71-35.00 39V7-71-35.79	39V7-71-35.00 39V7-71-35.79	39V7-71-35.00 39V7-71-35.79
25...600 (RE4-600)	350	35	1 ... 100	± 2.0 %	39V7-72-35.00 39V7-72-35.79	39V7-72-35.00 39V7-72-35.79	39V7-72-35.00 39V7-72-35.79

測量范圍	允許工作壓力		粘度范圍	精度	訂貨號
l/min	bar	MPa	mm²/s (cSt)		頻率輸出	0 ... 20 mA輸出	4 ... 20 mA輸出
1.0...10.0 (RE4-10)	420	42	1 ... 60	± 2.5 %	32V7-01-35.00 32V7-01-35.79	32F7-01-35.00 32F7-01-35.79	32G7-01-35.00 32G7-01-35.79
7.5...75.0 (RE4-75)			1 ... 100	± 2.5 %	32V7-70-35.00 32V7-70-35.79	32F7-70-35.00 32F7-70-35.79	32G7-70-35.00 32G7-70-35.79
15...300 (RE4-300)			1 ... 100	± 2.5 %	32V7-71-35.00 32V7-71-35.79	32V7-71-35.00 32V7-71-35.79	32V7-71-35.00 32V7-71-35.79
25...600 (RE4-600)	350	35	1 ... 100	± 2.0 %	32V7-72-35.00 32V7-72-35.79	32V7-72-35.00 32V7-72-35.79	32V7-72-35.00 32V7-72-35.79

測量范圍	允許工作壓力		粘度范圍	精度	訂貨號
l/min	bar	MPa	mm²/s (cSt)		頻率輸出	0 ... 20 mA輸出	4 ... 20 mA輸出
1.0...10.0 (RE4-10)	420	42	1 ... 60	± 2.5 %	3AV7-01-35.00 3AV7-01-35.79	3AF7-01-35.00 3AF7-01-35.79	3AG7-01-35.00 3AG7-01-35.79
7.5...75.0 (RE4-75)			1 ... 100	± 2.5 %	3AV7-70-35.00 3AV7-70-35.79	3AF7-70-35.00 3AF7-70-35.79	3AG7-70-35.00 3AG7-70-35.79
15...300 (RE4-300)			1 ... 100	± 2.5 %	3AV7-71-35.00 3AV7-71-35.79	3AV7-71-35.00 3AV7-71-35.79	3AV7-71-35.00 3AV7-71-35.79
25...600 (RE4-600)	350	35	1 ... 100	± 2.0 %	3AV7-72-35.00 3AV7-72-35.79	3AV7-72-35.00 3AV7-72-35.79	3AV7-72-35.00 3AV7-72-35.79

測量范圍	允許工作壓力		粘度范圍	精度	訂貨號
l/min	bar	MPa	mm²/s (cSt)		高溫型(240°C,頻率輸出)
1.0...10.0 (RE4-10)	420	42	1 ... 60	± 2.5 %	31H7-01-35.00 31H7-01-35.79
7.5...75.0 (RE4-75)			1 ... 100	± 2.5 %	31H7-70-35.00 31H7-70-35.79
15...300 (RE4-300)			1 ... 100	± 2.5 %	31H7-71-35.00 31H7-71-35.79
25...600 (RE4-600)	350	35	1 ... 100	± 2.0 %	31H7-72-35.00 3AV7-72-35.79

測量范圍	允許工作壓力		粘度范圍	精度	訂貨號
l/min	bar	MPa	mm²/s (cSt)		訂貨號（頻率）	訂貨號 (4 ... 20 mA)	訂貨號 (0 ... 20 mA)
1.0...10.0 (RE6-10)	420	42	1 ... 60	± 2.5 %	33V7-01-35.001	33G7-01-35.001	33F7-01-35.001
7.5...75.0 (RE6-75)			1 ... 100	± 2.5 %	39V7-77-35.00 39V7-77-35.79 33V7-77-35.001	39G7-77-35.00 39G7-77-35.79 33G7-77-35.001	39F7-77-35.00 39F7-77-35.79 33F7-77-35.001
15...300 (RE6-300)			1 ... 100	± 2.5 %	39V7-78-35.00 39V7-78-35.79 33V7-78-35.001	39G7-78-35.00 39G7-78-35.79 33G7-78-35.001	39F7-78-35.00 39F7-78-35.79 33F7-78-35.001
25...600 (RE6-600)	350	35	1 ... 100	± 2.0 %	39V7-79-35.00 39V7-79-35.79 33V7-79-35.001	39G7-79-35.00 39G7-79-35.79 33G7-79-35.001	39F7-79-35.00 39F7-79-35.79 33F7-79-35.001
