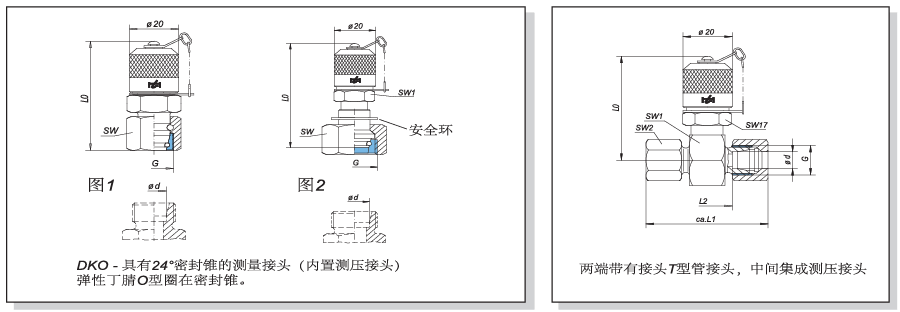

測壓接頭1620-公制DKO（管接頭）/T型管接頭外形結構圖：

測壓接頭1620-公制DKO（管接頭）/T型管接頭詳細參數與訂貨號：

系列Ø d	P max	接口螺紋G	外形圖	Lo	SW	測壓接頭訂貨號
L6	31,5 MPa	M 12 x 1,5	圖1	52	14	2103-93-06.00
L8	31,5 MPa	M 14 x 1,5	圖1	52	17	2103-93-08.00
L10	31,5 MPa	M 16 x 1,5	圖1	52	19	2103-93-10.00
L12	31,5 MPa	M 18 x 1,5	圖1	52	22	2103-93-12.00
L15	31,5 MPa	M 22 x 1,5	圖1	52	27	2103-93-15.00
L18	31,5 MPa	M 26 x 1,5	圖1	52	32	2103-93-18.00
L22	16 MPa	M 30 x 1,5	圖2	60	36	2103-40-22.00
L28	16 MPa	M 36 x 1,5	圖2	61	41	2103-40-28.00
L35	16 MPa	M 45 x 1,5	圖2	63	50	2103-40-35.00
L42	16 MPa	M 52 x 1,5	圖2	63	60	2103-40-42.00

L1	L2	Lo	SW1	SW2	測壓接頭訂貨號
50,5	20,5	49,5	24	14	2103-11-06.00
50,5	20,5	49,5	24	17	2103-11-08.00
52,5	22,5	49,5	24	19	2103-11-10.00
52,5	22,5	49,5	24	22	2103-11-12.00
54,5	24,5	52,5	30	27	2103-11-15.00
56,5	23,5	53,5	32	32	2103-11-18.00
60,5	27,5	55,5	36	36	2103-11-22.00
60,5	27,5	58	41	41	2103-11-28.00
68,5	25,5	60,5	46	50	2103-11-35.00
70,5	24,5	65	55	60	2103-11-42.00

S 6	63 MPa	M 14 x 1,5	圖1	52	17	2103-94-06.00
S 8	63 MPa	M 16 x 1,5	圖1	52	19	2103-94-08.00
S 10	63 MPa	M 18 x 1,5	圖1	52	22	2103-94-10.00
S 12	63 MPa	M 20 x 1,5	圖1	52	24	2103-94-12.00
S 14	63 MPa	M 22 x 1,5	圖2	63	27	2103-41-14.00
S 16	40 MPa	M 24 x 1,5	圖1	52	30	2103-94-16.00
S 20	40 MPa	M 30 x 2	圖2	63	36	2103-41-20.00
S 25	40 MPa	M 36 x 2	圖2	64,5	46	2103-41-25.00
S 30	40 MPa	M 42 x 2	圖2	66	50	2103-41-30.00
S 38	31,5 MPa	M 52 x 2	圖2	69	60	2103-41-38.00

54,5	24,5	49,5	24	17	2103-12-06.00
54,5	24,5	49,5	24	19	2103-12-08.00
56,5	23,5	49,5	24	22	2103-12-10.00
56,5	23,5	49,5	24	24	2103-12-12.00
62,5	26,5	51	27	27	2103-12-14.00
62,5	25,5	52,5	30	30	2103-12-16.00
68,5	25,5	55,5	36	36	2103-12-20.00
74,5	26,5	58	41	46	2103-12-25.00
80,5	27,5	60,5	46	50	2103-12-30.00
91	29	65	55	60	2103-12-38.00

測壓接頭1620-公制DKO（管接頭）/T型管接頭選型選項：

1, 如果需要氟橡膠密封和金屬帽，請將訂貨號最后兩位代碼00換為10 ；2, 如果需要安裝塑料帽時，請訂貨號最后兩位代碼00換為90

3, 如果需要氟橡膠密封和塑料帽，請將訂貨號最后兩位代碼00換為95

測壓接頭1620-帶DIN 2353管接頭技術參數與選型：

系列	P max	G1	D1	G2	D2	SW	L	測壓接頭訂貨號
L6	31,5 MPa	M 12 x 1,5	6	M 12 x 1,5	6	24	44,5	2103-KL-06.00
L8	31,5 MPa	M 14 x 1,5	8	M 14 x 1,5	8	24	44,5	2103-KL-08.00
L10	31,5 MPa	M 16 x 1,5	10	M 16 x 1,5	10	24	47,5	2103-KL-10.00
L12	31,5 MPa	M 18 x 1,5	12	M 18 x 1,5	12	24	48,5	2103-KL-12.00
L15	31,5 MPa	M 22 x 1,5	15	M 22 x 1,5	15	30	51,5	2103-KL-15.00
L18	31,5 MPa	M 26 x 1,5	18	M 26 x 1,5	18	32	55,5	2103-KL-18.00
L22	16 MPa	M 30 x 2	22	M 30 x 2	22	36	58,5	2103-KL-22.00
L28	16 MPa	M 36 x 2	28	M 36 x 2	28	41	59	2103-KL-28.00
L35	16 MPa	M 45 x 2	35	M 45 x 2	35	46	68	2103-KL-35.00
L42	16 MPa	M 52 x 2	42	M 52 x 2	42	55	68	2103-KL-42.00

系列	P max	G1	D1	G2	D2	SW	L	測壓接頭訂貨號
S 6	63 MPa	M 14 x 1,5	6	M 14 x 1,5	6	24	46,5	2103-KS-06.00
S 8	63 MPa	M 16 x 1,5	8	M 16 x 1,5	8	24	48,5	2103-KS-08.00
S 10	63 MPa	M 18 x 1,5	10	M 18 x 1,5	10	24	49,5	2103-KS-10.00
S 12	63 MPa	M 20 x 1,5	12	M 20 x 1,5	12	24	50	2103-KS-12.00
S 14	63 MPa	M 22 x 1,5	14	M 22 x 1,5	14	27	53,5	2103-KS-14.00
S 16	40 MPa	M 24 x 1,5	16	M 24 x 1,5	16	30	56,5	2103-KS-16.00
S 20	40 MPa	M 30 x 2	20	M 30 x 2	20	36	64,5	2103-KS-20.00
S 25	40 MPa	M 36 x 2	25	M 36 x 2	25	41	66	2103-KS-25.00

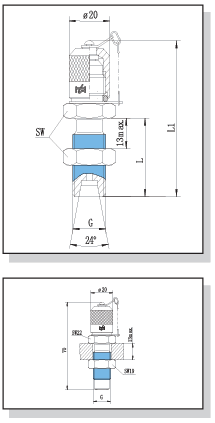

測壓接頭1620-帶穿墻或免螺絲式管道連接接頭（DIN 2353）技術參數與選型：

G螺紋	測壓接頭最大工作壓力P max	連接	L in mm	L1 in mm	SW in mm	測壓接頭訂貨號
M 12 x 1,5	31,5 MPa	L 6	34	67	17	2103-04-22.00
M 14 x 1,5	31,5 MPa	L 8	34	67	19	2103-04-23.00
M 16 x 1,5	31,5 MPa	L 10	33,5	66,5	22	2103-04-18.00
M 14 x 1,5	63 MPa	S 6	36	69	19	2103-04-24.00
M 16 x 1,5	63 MPa	S 8	33,5	66,5	22	2103-04-25.00
M 18 x 1,5	63 MPa	S 10	37	70	24	2103-04-26.00

G螺紋	測壓接頭最大工作壓力P max	連接	測壓接頭訂貨號
M 16 x 2	63 MPa	兩頭都是M 16 x 2	2103-04-16.00

測壓接頭1620-相關產品：

測壓接頭1215

測壓接頭1604

測壓接頭1615

測壓接頭家族
