測壓接頭1620概述：
 |
測壓接頭1620 |
| hydrotechnik |
| 測壓接頭1620中文樣本下載 |
| 測壓接頭1620英文樣本下載 |
| 測壓接頭1620特點 |
| ◆
適用范圍：適用于液壓或其它礦物油等系統中 |
| ◆
工作壓力：最大壓力可達63Mpa,根據ISO15171-2標準 |
| ◆
材料：聯接主體為鋼，金屬帽為鋼1.0718 注：如有特殊要求需提出，否則材料均為切削鋼1.0718 |
| ◆
測壓接頭 密封：內部密封為NBR(丁腈橡膠)，可選氟橡膠 |
| ◆
旋緊螺紋：多種形式 |
| ◆
hydrotechnik 測壓接頭 溫度范圍： |
|
1、金屬帽： NBR（丁腈橡膠），密封
：-30℃～+120℃
FKM(氟橡膠)密封：-20℃～+200℃ ,如需FKM將訂貨號中后兩位00換為10 |
| 2、塑料帽： -20℃～+100℃（兩種密封材料） |
測壓接頭1620數據與訂貨號：
 |
扭矩in Nm |
技術數據 |
測壓接頭材料：
切削鋼1.0718
 金屬帽
密封：NBR
訂貨號 |
測壓接頭材料：
切削鋼1.0718
 塑料帽
密封：NBR
訂貨號 |
測壓接頭材料：
不銹鋼1.4571
金屬帽
密封：FKM
訂貨號 |
| 測壓接頭螺紋G |
密封形式A |
p max |
H
in mm |
i
in mm |
SW
in mm |
| M 8 x 1 |
形式G |
6 |
25 MPa |
41 |
8,5 |
17 |
2103-01-32.00 |
2103-30-32.00 |
根據要求可定制 |
| M 10 x 1 |
形式G |
12 |
63 MPa |
37,5 |
8,5 |
17 |
2103-01-33.00 |
2103-30-33.00 |
2703-01-33.10 |
| M 12 x 1,5 |
形式F |
30 |
63 MPa |
36 |
10 |
17 |
2103-01-13.00 |
2103-30-13.00 |
根據要求可定制 |
| M 14 x 1,5 |
形式F |
40 |
63 MPa |
36 |
10 |
19 |
2103-01-14.00 |
2103-30-14.00 |
2703-01-14.10 |
| M 16 x 1,5 |
形式F |
60 |
63 MPa |
36 |
10 |
22 |
2103-01-15.00 |
2103-30-15.00 |
根據要求可定制 |
| M 14 x 1,5 |
形式E |
45 |
63 MPa |
35,5 |
11 |
19 |
2103-01-96.00 |
2103-30-96.00 |
根據要求可定制 |
| ISO 228-G 1/8 |
形式F |
18 |
40 MPa |
38 |
8 |
17 |
2103-01-17.00 |
2103-30-17.00 |
2703-01-17.10 |
| ISO 228-G 1/4 |
形式F |
40 |
63 MPa |
36 |
10 |
19 |
2103-01-18.00 |
2103-30-18.00 |
2703-01-18.10 |
| ISO 228-G 3/8 |
形式F |
60 |
63 MPa |
36 |
10 |
22 |
2103-01-16.00 |
2103-30-16.00 |
根據要求可定制 |
| 1/8 NPTF |
形式H |
– |
40 MPa |
33 |
9,5 |
17 |
2103-01-46.00 |
2103-30-46.00 |
根據要求可定制 |
| 1/4 NPTF |
形式H |
– |
63 MPa |
33 |
16,5 |
17 |
2103-01-47.00 |
2103-30-47.00 |
2703-01-47.10 |
| 7/16-20 UNF |
形式E |
20 |
63 MPa |
37 |
9 |
17 |
2103-01-21.00 |
2103-30-21.00 |
根據要求可定制 |
| 9/16-18 UNF |
形式E |
35 |
63 MPa |
36 |
10 |
19 |
2103-01-53.00 |
2103-30-53.00 |
根據要求可定制 |
| ISO 7/I-R 1/8 |
形式C |
– |
40MPa |
33 |
13 |
17 |
2103-01-40.00 |
2103-30-40.00 |
根據要求可定制 |
| ISO 7/I-R 1/4 |
形式C |
– |
63 MPa |
33 |
13 |
17 |
2103-01-41.00 |
2103-30-41.00 |
根據要求可定制 |

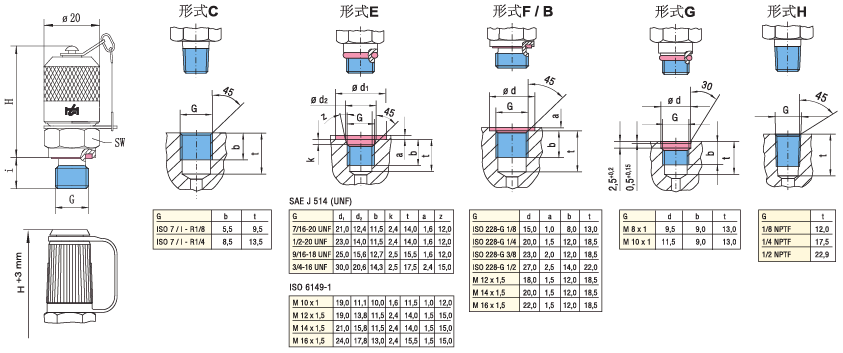

測壓接頭1620外形結構與密封形式：
測壓接頭1620直通管道接頭技術數據及訂貨號：
 |
| G螺紋 |
測壓接頭最大工作壓力P max |
管子直徑Ø
mm |
管子直徑Ø
inch |
L
mm |
SW
mm |
測壓接頭訂貨號 |
| 7/16-20 UNF |
60 MPa |
6 |
1/4” |
55 |
17 |
2103-85-21.00 |
| 1/2 -20 UNF |
42 MPa |
8 |
5/16” |
56,5 |
17 |
2103-85-22.00 |
| 9/16-18 UNF |
31,5 MPa |
10 |
3/8” |
57,5 |
19 |
2103-85-23.00 |
| 3/4- 16 UNF |
31,5 MPa |
12 |
1/2” |
60,5 |
22 |
2103-85-24.00 |
|
測壓接頭1620-壓力表壓力艙壁連接接頭技術數據及訂貨號：
 |
| G1 |
測壓接頭最大工作壓力P max |
G2 |
L
mm |
SW
mm |
注意 |
測壓接頭訂貨號 |
| ISO 228-G 1/4 |
63 MPa |
1620 /M 16 x 2 |
38 |
19 |
無單向閥 |
2103-05-11.00 |
| ISO 228-G 1/2 |
63 MPa |
1620 /M 16 x 2 |
42,5 |
27 |
無單向閥 |
2103-05-12.00 |
| 1/4 NPT |
63 MPa |
1620 /M 16 x 2 |
– |
19 |
無單向閥 |
2103-05-23.00 |
|
測壓接頭1620-壓力表直接連接接頭技術數據及訂貨號：
 |
| G |
測壓接頭最大工作壓力P max |
L
mm |
SW
mm |
測壓接頭訂貨號 |
| ISO 228-G 1/4 |
63 MPa |
14,5 |
19 |
2103-07-11.62 |
| ISO 228-G 1/2 |
63 MPa |
17 |
27 |
2103-07-12.62 |
| 1/4 NPT |
63 MPa |
– |
19 |
2103-07-23.62 |
|
測壓接頭1620-90°旋轉螺釘連接接頭技術數據及訂貨號：
 |
| G |
測壓接頭最大工作壓力P max |
L1
mm |
L2
mm |
SW
mm |
測壓接頭訂貨號 |
| ISO 228-G 1/4 |
63 MPa |
34,5 |
64,5 |
19 |
2115-22-34.00 |
|
測壓接頭1620-測壓軟管連接接頭技術數據及訂貨號：
 |
| G |
測壓接頭最大工作壓力P max |
L
mm |
SW
mm |
注意： |
測壓接頭訂貨號 |
| M 16 x 2 |
63 MPa |
42 |
17 |
無單向閥 |
2146-01-00.00 |
|
