產品名稱：測壓接頭1620 |
測壓接頭中文資料：PDF下載
|
|
| 產品品牌：hydrotechnik |
測壓接頭英文樣本：PDF下載 |
| 測壓接頭1620最新網頁點擊進入 |
測壓接頭1620概述 |
| ◆
適用范圍：適用于液壓或其它礦物油等系統中 |
| ◆
工作壓力：最大壓力可達63Mpa,根據ISO15171-2標準 |
| ◆
材料：聯接主體為鋼，金屬帽為鋼1.0718 注：如有特殊要求需提出，否則材料均為切削鋼1.0718 |
| ◆
測壓接頭 密封：內部密封為NBR(丁腈橡膠)，可選氟橡膠 |
| ◆
旋緊螺紋：多種形式 |
| ◆
hydrotechnik 測壓接頭 溫度范圍： |
|
1、金屬帽： NBR（丁腈橡膠），密封
：-30℃～+120℃
FKM(氟橡膠)密封：-20℃～+200℃ |
| 2、塑料帽： -20℃～+100℃（兩種密封材料） |
測壓接頭1620數據與訂貨號： |
 |
扭矩in Nm |
技術數據 |
測壓接頭材料：
切削鋼1.0718
 金屬帽
密封：NBR
訂貨號 |
測壓接頭材料：
切削鋼1.0718
 塑料帽
密封：NBR
訂貨號 |
測壓接頭材料：
不銹鋼1.4571
金屬帽
密封：FKM
訂貨號 |

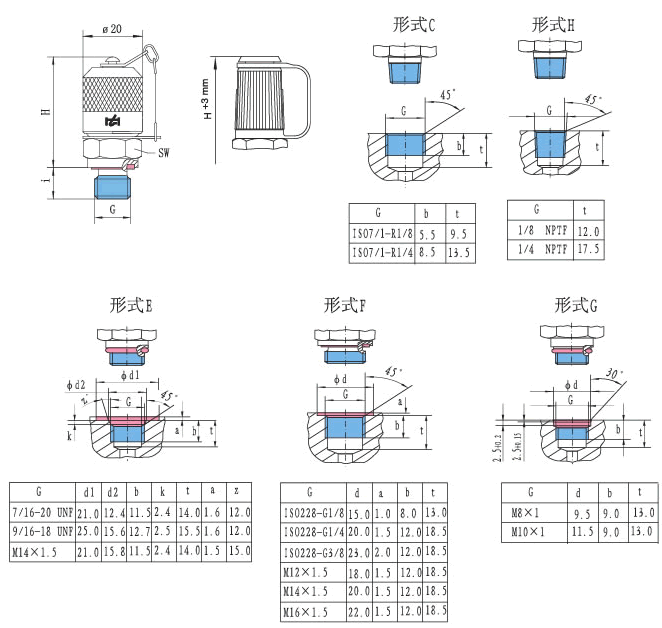

| 測壓接頭螺紋G |
密封形式A |
p max |
H
in mm |
i
in mm |
SW
in mm |
| M 8 x 1 |
形式G |
6 |
25 MPa |
41 |
8,5 |
17 |
2103-01-32.00 |
2103-30-32.00 |
根據要求可定制 |
| M 10 x 1 |
12 |
63 MPa |
37,5 |
8,5 |
17 |
2103-01-33.00 |
2103-30-33.00 |
2703-01-33.10 |
| M 12 x 1,5 |
形式F |
30 |
36 |
10 |
17 |
2103-01-13.00 |
2103-30-13.00 |
根據要求可定制 |
| M 14 x 1,5 |
40 |
36 |
10 |
19 |
2103-01-14.00 |
2103-30-14.00 |
2703-01-14.10 |
| M 16 x 1,5 |
60 |
36 |
10 |
22 |
2103-01-15.00 |
2103-30-15.00 |
根據要求可定制 |
| M 14 x 1,5 |
形式E |
45 |
35,5 |
11 |
19 |
2103-01-96.00 |
2103-30-96.00 |
根據要求可定制 |
| ISO 228-G 1/8 |
形式F |
18 |
40 MPa |
38 |
8 |
17 |
2103-01-17.00 |
2103-30-17.00 |
2703-01-17.10 |
| ISO 228-G 1/4 |
40 |
63 MPa |
36 |
10 |
19 |
2103-01-18.00 |
2103-30-18.00 |
2703-01-18.10 |
| ISO 228-G 3/8 |
60 |
36 |
10 |
22 |
2103-01-16.00 |
2103-30-16.00 |
根據要求可定制 |
| 1/8 NPTF |
形式H |
– |
40 MPa |
33 |
9,5 |
17 |
2103-01-46.00 |
2103-30-46.00 |
根據要求可定制 |
| 1/4 NPTF |
– |
63 MPa |
33 |
16,5 |
17 |
2103-01-47.00 |
2103-30-47.00 |
2703-01-47.10 |
| 7/16-20 UNF |
形式E |
20 |
37 |
9 |
17 |
2103-01-21.00 |
2103-30-21.00 |
根據要求可定制 |
| 9/16-18 UNF |
35 |
36 |
10 |
19 |
2103-01-53.00 |
2103-30-53.00 |
根據要求可定制 |
| ISO 7/I-R 1/8 |
形式C |
– |
40MPa |
33 |
13 |
17 |
2103-01-40.00 |
2103-30-40.00 |
根據要求可定制 |
| ISO 7/I-R 1/4 |
– |
63 MPa |
33 |
13 |
17 |
2103-01-41.00 |
2103-30-41.00 |
根據要求可定制 |
|
|
